Ss 304 macchina di rifornimento del barattolo da 20 litri con l'etichettatrice

2, Lavatrice rotativa esterna

Parametri:

Dimensioni: 1800*1550*1750mm

Peso: 800 kg

Potenza: pompa 0,37+motori 0,75*2+motore di trasferimento 1,1=2,97KW

Dimensioni del serbatoio dell'acqua di riciclo: 600*550*550mm

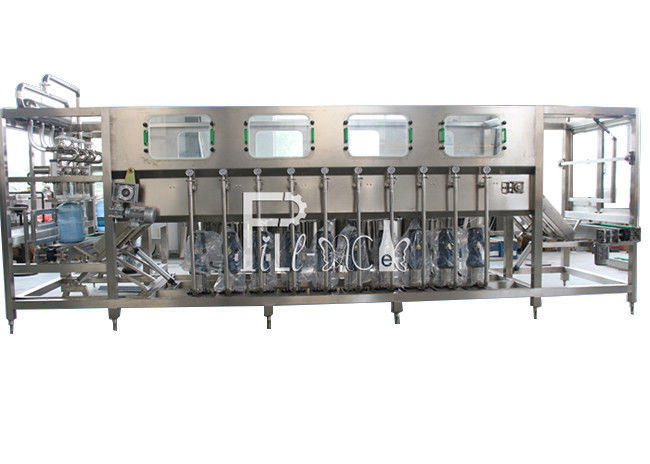

3, Monoblocco risciacquatrice-riempitrice-tappatrice

Processo di lavoro:

L'unità di riempimento del fusto può essere suddivisa in 3 fasi: lavaggio, riempimento e tappatura, per un totale di 18 stazioni di lavoro

1, 1 stazione di riscaldamento elettrico

2, 2 stazioni di lavaggio disinfettante

3, 1 stazione di gocciolamento

4, 2 stazioni di ritorno dell'acqua

5, 2 stazioni di acqua pura

6, 1 stazione di gocciolamento

Un lato 9 stazioni, entrambi i lati 18 stazioni

Processo di lavoro come di seguito:

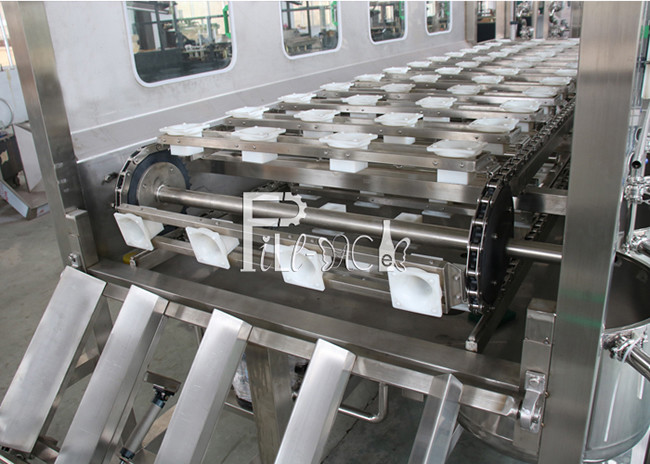

1. Le bottiglie vuote entrano nelle stazioni di lavaggio e disinfezione attraverso la catena e il supporto per bottiglie. (La bottiglia di lavaggio passa attraverso 9 stazioni) Quando il motore di azionamento funziona con una bottiglia vuota ed entra nella zona di induzione di posizionamento con il sensore sulla catena, l'interruttore del sensore di posizionamento invia un segnale per arrestare il motore di azionamento e, allo stesso tempo, la pompa dell'acqua di risciacquo della bottiglia inizia a eseguire il lavoro di risciacquo e disinfezione (il tempo di risciacquo è controllato dall'impostazione del programma PLC);

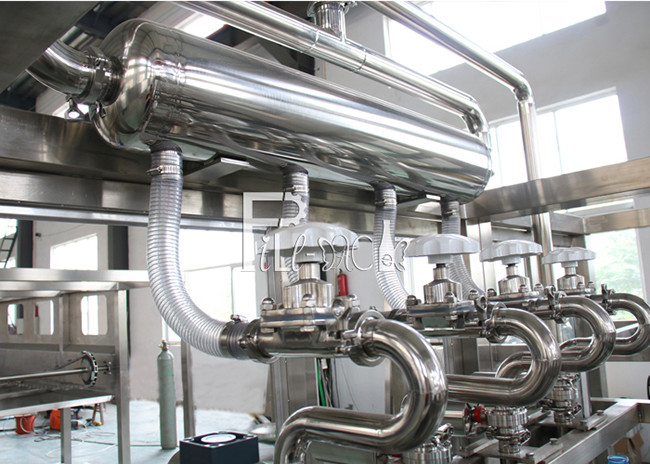

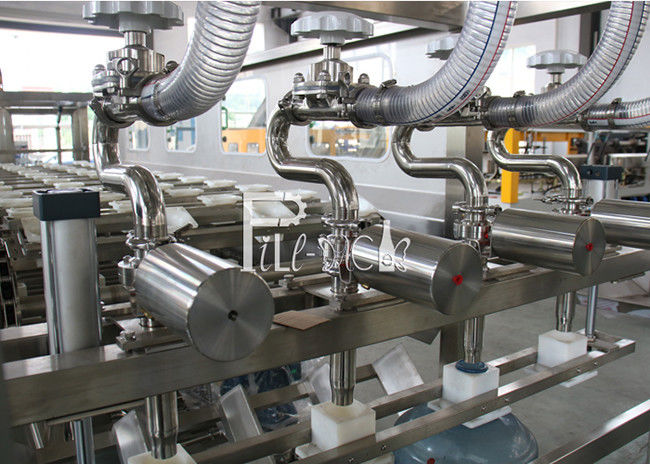

2. Dopo il risciacquo, le bottiglie vuote risciacquate vengono trasportate dal meccanismo di azionamento del lavaggio delle bottiglie e cadono sul rack di spinta delle bottiglie. Il cilindro di spinta delle bottiglie funziona per spingere le bottiglie vuote nella posizione di riempimento, in modo che l'ugello di riempimento sia allineato con la bocca della bottiglia d'acqua, ecc. Dopo che l'acqua è stata risciacquata, la pompa di riempimento inizia a riempire. (Il tempo di riempimento viene regolato dall'utente in base alle esigenze)

3. Quando il riempimento è completo, il PLC invia un segnale di controllo, l'elettrovalvola di riempimento viene chiusa e il riempimento viene interrotto. Al termine del riempimento, la bottiglia d'acqua riempita viene inviata al coperchio dell'area di tappatura dalla successiva bottiglia d'acqua e inviata all'area della ghiandola, il cilindro di tappatura aziona il dispositivo di tappatura per premere saldamente il tappo. A questo punto, un ciclo di irrigazione di lavaggio è completato.

Parametri:

Cilindro: Air tech-Taiwan

Valvola magnetica: Air tech-Taiwan

Pompa di sollevamento-pompa di riempimento: Nanfang

PLC: Mitsubishi Giappone

Materiale: SUS304

Potenza: 22KW

Dimensioni: 3900*2300*1800mm

Peso: 1000 kg

4, Termoretraibile a vapore
5, Stampante a getto d'inchiostro

6, Automatico sollevatore-lavatrice per tappi

L'elevatore automatico per tappi è progettato per sollevare i tappi delle bottiglie alla tappatrice, dove è presente una macchina per l'ordinamento dei tappi prima della tappatura. Non solo viene utilizzato nell'industria delle bevande, ma può anche essere utilizzato nell'industria alimentare, hardware, imballaggio, medica e chimica.

Caratteristiche:

La macchina utilizza un'interfaccia utente tradizionale, semplice, sicura e affidabile

Le parti principali della macchina sono in acciaio inossidabile 304 di alta qualità

La macchina soddisfa i requisiti GMP, facile smontaggio, pulizia e manutenzione

Parametro:

Modello: TSJ-1200

Velocità: 20-50 pezzi/min

Materiale: SUS304

Potenza motore: 0,37kw

Dimensioni: 800*800*3000

Peso: 130 kg
