linea di riempimento 120 BPH di gallone sterile di 3400*780*1950mm

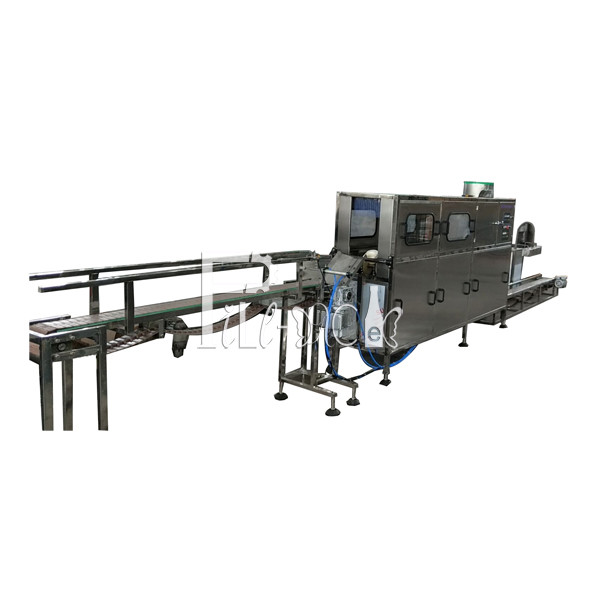

2,Rinser-riempitrice-tappatrice monoblocco con SUS304 completo

Principio:

Questa linea di imbottigliamento acqua per fusti è integrata con le funzioni di lavaggio-riempimento-tappatura dei contenitori;

L'operatore carica manualmente il contenitore vuoto sul supporto del contenitore, il supporto del contenitore con il contenitore verrà trasferito in anticipo per il lavaggio del contenitore, la forza di trasmissione è tramite cilindro a ingranaggi;

Il lavaggio sarà diviso in 3 parti, il 1° processo è tramite liquido disinfettante, il 2° processo è tramite lavaggio con acqua di riciclo, il 3° processo è tramite acqua pura;

Dopo il lavaggio, i contenitori cadranno sulla piastra angolare dal supporto del contenitore tramite catena di trasmissione con forza di gravità;

Quindi i contenitori saranno spinti dal cilindro di spinta sotto la testa di riempimento, quindi inizia il riempimento;

Il volume di riempimento può essere controllato dall'impostazione del tempo di riempimento.

I contenitori riempiti saranno spinti sotto la testa di tappatura dai contenitori vuoti successivamente.

L'operatore mette molti tappi disordinati nel caricatore di tappi, il caricatore di tappi ordinerà automaticamente i tappi per caricarli nella guida dei tappi. Quando le bottiglie riempite passano sotto la testa di tappatura, il tappo cadrà sul collo del contenitore, quindi il cilindro di tappatura eseguirà la tappatura automaticamente tramite il cilindro di pressatura del tappo.

Caratteristiche:

1, La linea di imbottigliamento acqua per fusti è controllata dal sistema PLC, tutti gli spostamenti del cilindro sono calcolati in anticipo per la distanza percorsa;

2, La linea di imbottigliamento acqua per fusti può funzionare in modalità automatica, la modalità manuale è per il controllo della macchina;

3, Il dispositivo di carico automatico è controllato dal sistema PLC;

Parametri:

Pompa di risciacquo 1: 0,37KW

Pompa di risciacquo 2: 0,37KW

Pompa di riempimento: 0,55KW

Motore di smistamento tappi: 0,09KW

Dimensioni: 3100*570*1450mm (caricatore di tappi laterale)/2700*570*1720mm (caricatore di tappi superiore)

+ 2000mm trasportatore

Peso: 400 kg

Dettagli di controllo:

Parametri:

Pompa di risciacquo 1: 0,37KW

Pompa di risciacquo 2: 0,37KW

Pompa di riempimento: 0,55KW

Motore di smistamento tappi: 0,09KW

Dimensioni: 3100*570*1450mm (caricatore di tappi laterale)/2700*570*1720mm (caricatore di tappi superiore)+ 2000mm trasportatore

Peso: 400 kg

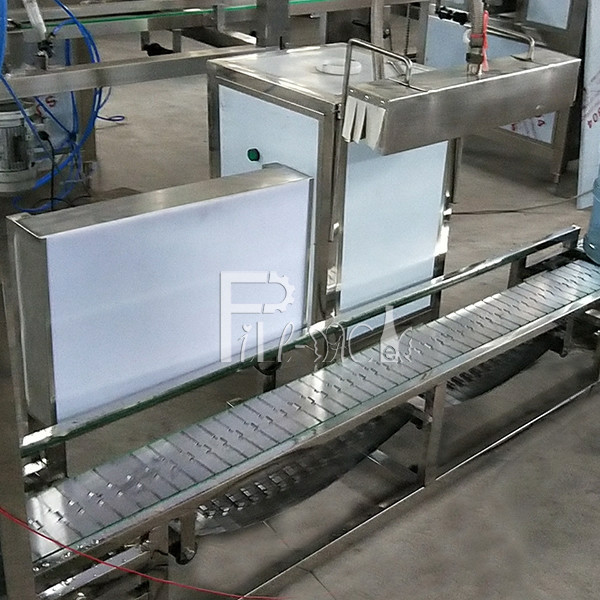

Trasportatore a nastro SUS304 per i dettagli di uscita:

Elenco dei pezzi di ricambio consigliati:

3, Trasportatore a rulli4, Luce di controllo5, Tunnel di termoretrazione per etichette

1.6, Macchina per la codifica a rullo di inchiostro solido

Descrizione:

L'uso della tecnologia di integrazione fotoelettrica, l'avanzata ruota di inchiostro solido, ha le eccellenti prestazioni di stampa istantanea e asciugatura istantanea, che non è facile da cancellare. La macchina è avanzata nel design, precisa nella produzione, stabile nel funzionamento, controllata longitudinalmente in posizione tramite controllo elettronico, arbitrariamente regolabile, azioni di stampa e conteggi controllati fotoelettricamente e il numero di fogli stampabili può essere impostato.

Applicabile all'indentazione superficiale o alla data di produzione di stampa a colori, al numero di lotto del prodotto, alla data di scadenza, alla qualifica di ispezione, ecc. di scatole di carta, etichette, etichette, certificazioni, ecc., con smistamento automatico, conteggio automatico, posizionamento casuale, tempi di stampa preimpostati, l'indentazione è chiara, il colore è opzionale, la velocità di stampa è elevata, la stampa istantanea è istantanea, la perdita e altri vantaggi.

Disegno del layout dell'impianto per riferimento:
