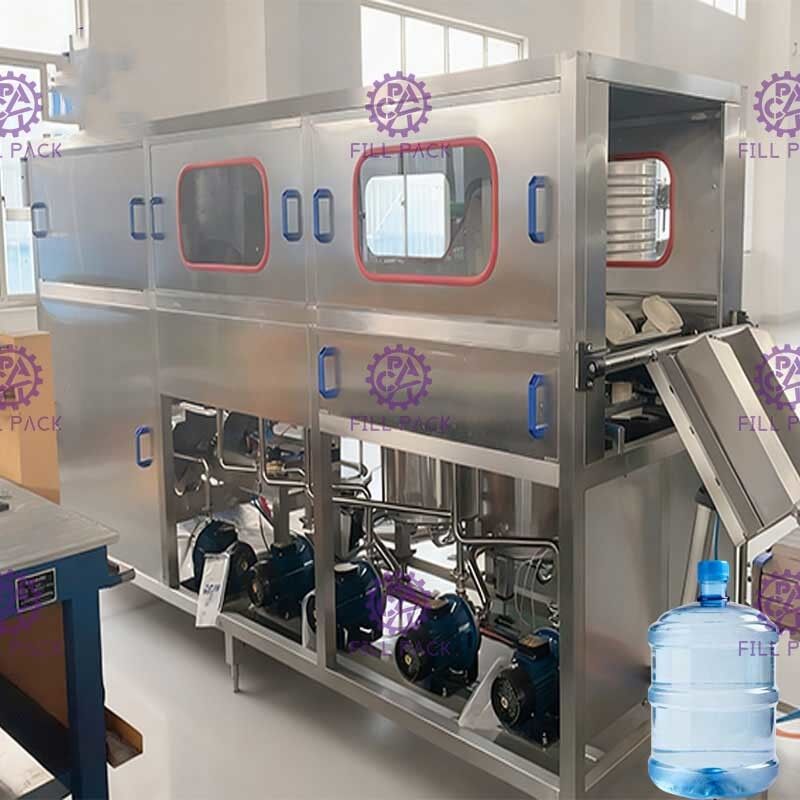

Pianta acquatica di gallone del collegamento di tubo di SUS 304 300 BPH

2, Rinser-filler-capper monoblocco con SUS304 completo

L'impianto di riempimento bottiglie da 5 galloni integra lavaggio, riempimento e tappatura.

È la macchina ideale per produrre acqua in botti.

L'intero impianto di riempimento bottiglie da 5 galloni utilizza acciaio inossidabile 304, resistente alla corrosione, può essere pulito facilmente.

Le parti elettriche principali sono tutte di marca. Il sistema del canale dell'aria utilizza prodotti del marchio Air TAC.

L'impianto di riempimento bottiglie da 5 galloni ha una struttura compatta, occuperà poco spazio, l'efficienza di lavoro è elevata.

Sono necessari solo 2 operatori per il controllo, è una buona scelta per la fabbrica.

L'installazione dell'impianto di riempimento bottiglie da 5 galloni non necessita di avvitare il pavimento, dopo aver tolto la cassa, posizionare l'impianto di riempimento bottiglie da 5 galloni sul pavimento piano, quindi regolare l'altezza del supporto e regolare tutta la pressione del supporto in modo che sia media.

Dopo che la macchina è stata ben installata, entrare attraverso il tubo dell'acqua, il tubo di scarico e l'alimentazione, l'alimentazione dell'aria.

Processo di lavoro:

L'unità di riempimento del fusto può essere suddivisa in 3 fasi: lavaggio, riempimento e tappatura, per un totale di 36 stazioni di lavoro, processo di lavoro come di seguito:

1) Posizionare la bocca del fusto vuoto sul sedile del fusto, il fusto vuoto verrà lavato durante la situazione di testa in giù, 4 stazioni di lavoro per l'inserimento del fusto.

2) Il processo di lavaggio sarà suddiviso in 4 fasi:

1, lavaggio con acqua alcalina calda 2, lavaggio con timerosal; 3, lavaggio con acqua pulita, 4, lavaggio con acqua pura. Ogni fase di lavaggio è impostata a 8S, dopo il lavaggio, ci saranno 10S per il gocciolamento.

3) Il fusto dopo il lavaggio si sposterà verso il basso di 45 gradi attraverso la catena di passaggio e passerà la catena di uscita e si girerà di 45 gradi tramite il cilindro di sollevamento del fusto fino alla posizione di riempimento per il riempimento.

4) La valvola di riempimento sarà azionata dal cilindro per inserirsi nel fusto e iniziare a riempire, il tempo di riempimento è controllato dal PLC e il tempo di riempimento è regolabile dal pannello di controllo in base alla superficie del liquido di riempimento.

Dopo il riempimento, l'acqua in eccesso tornerà al serbatoio dell'acqua pura tramite lo sfiato automatico, può ridurre il consumo di acqua (il serbatoio dell'acqua non è incluso)

5) Al termine del processo di riempimento, il fusto riempito verrà spinto nella posizione di tappatura dal cilindro di arresto del fusto, l'intero processo termina fino ad ora.

Dettagli del pannello di controllo PLC:

Pezzi di ricambio gratuiti:

Anello di tenuta per valvole di riempimento*1 set

Elenco dei pezzi di ricambio consigliati:

Parametri:

Cilindro: Air tech-Taiwan

Valvola magnetica: Air tech-Taiwan

Pompa di sollevamento-pompa di riempimento: Nanfang

Motore: TWT Taiwan

PLC: Mitsubishi Japanse

Potenza: 5,3KW

Dimensione: 3400*1000*1750mm

Peso: 500 kg

Tutti in tubi di materiale SUS304

3, Nastro trasportatore per l'uscita 4, Luce di controllo 5, Tunnel di termoretrazione per etichette

1.6, Macchina per la codifica a rullo di inchiostro solido

Descrizione:

L'uso della tecnologia di integrazione fotoelettrica, l'avanzata ruota di inchiostro solido, ha le eccellenti prestazioni di stampa istantanea e asciugatura istantanea, che non è facile da cancellare. La macchina è avanzata nel design, precisa nella produzione, stabile nel funzionamento, controllata longitudinalmente in posizione dal controllo elettronico, arbitrariamente regolabile, azioni di stampa e conteggi controllati fotoelettricamente e il numero di fogli stampabili può essere impostato.

Applicabile all'indentazione superficiale o alla stampa a colori della data di produzione, del numero di lotto del prodotto, della data di scadenza, della qualifica di ispezione, ecc. di scatole di carta, etichette, etichette, certificazioni, ecc., con ordinamento automatico, conteggio automatico, posizionamento casuale, tempi di stampa preimpostati, l'indentazione è chiara, il colore è opzionale, la velocità di stampa è elevata, la stampa istantanea si asciuga istantaneamente, la perdita e altri vantaggi.
