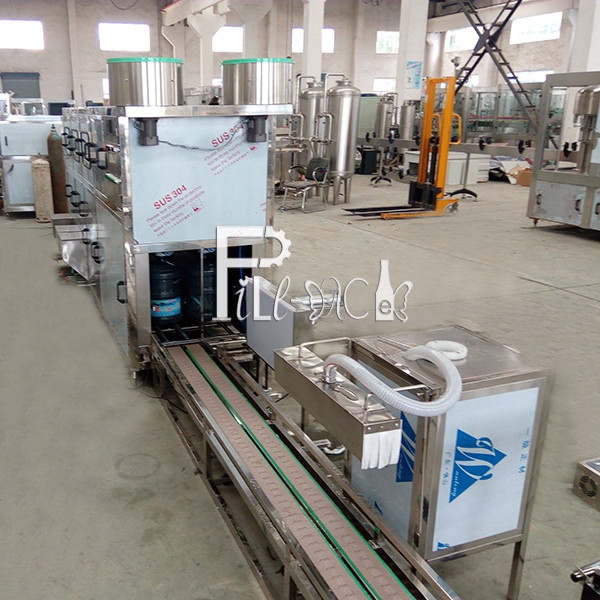

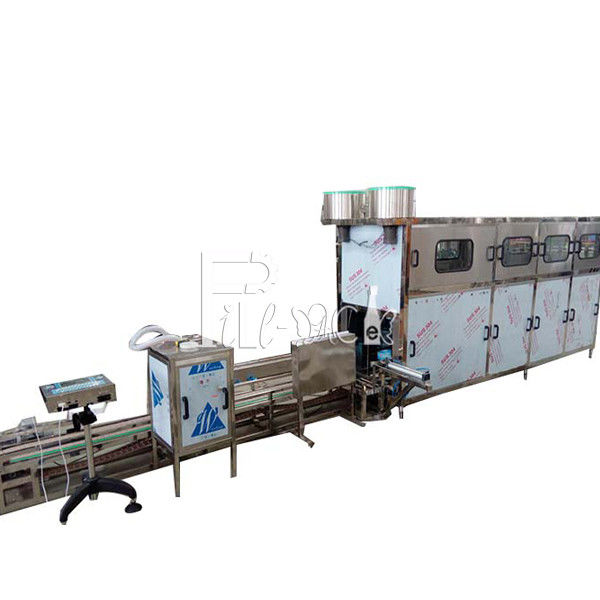

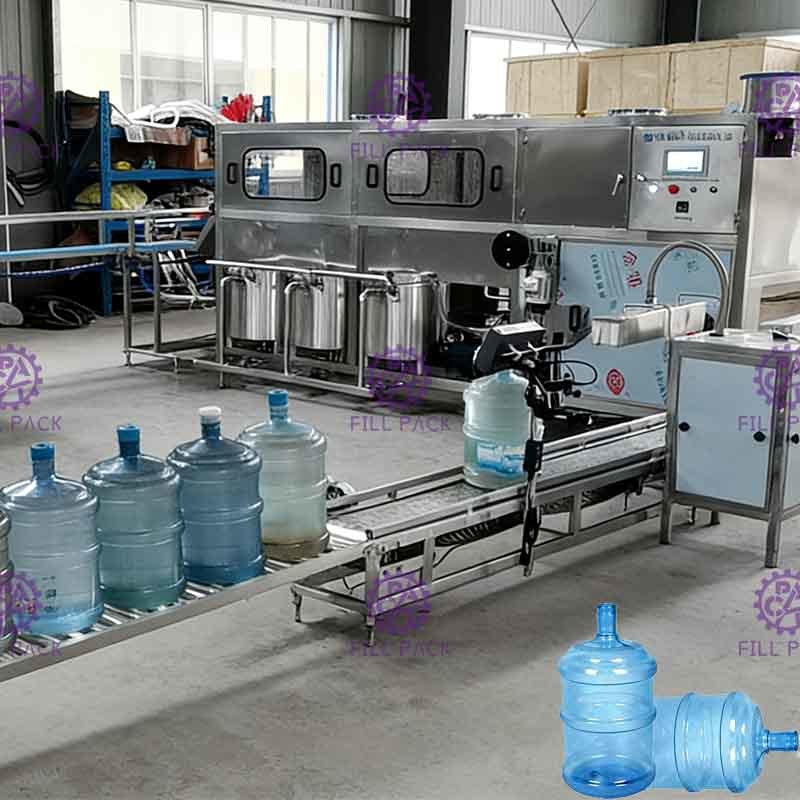

Il nastro trasportatore ha prodotto la macchina di rifornimento del barilotto di 300 BPH

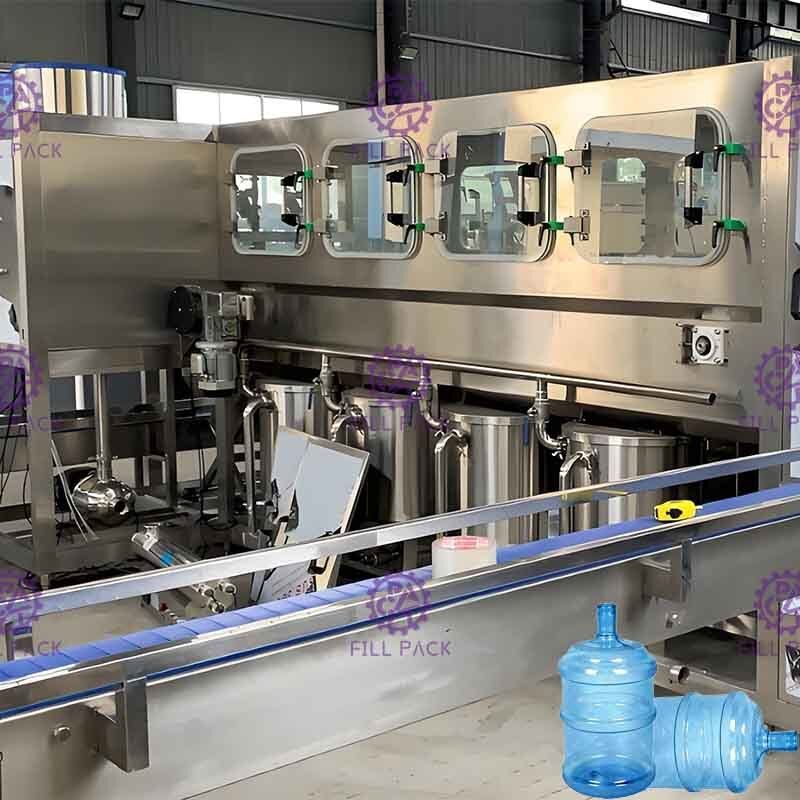

2, Rinser-riempitrice-tappatrice monoblocco con SUS304 completo

L'impianto di riempimento acqua per bottiglie di galloni integra lavaggio, riempimento e tappatura.

È la macchina ideale per produrre acqua in botti.

L'intero impianto di riempimento acqua per bottiglie di galloni utilizza acciaio inossidabile 304, resistente alla corrosione, può essere pulito facilmente.

Le parti elettriche principali sono tutte di marca. Il sistema del canale dell'aria utilizza prodotti del marchio Air TAC.

L'impianto di riempimento acqua per bottiglie di galloni ha una costruzione compatta, occuperà poco spazio, l'efficienza di lavoro è elevata.

Sono necessari solo 2 operatori per il controllo, è una buona scelta per la fabbrica.

L'installazione dell'impianto di riempimento acqua per bottiglie di galloni non necessita di avvitare il pavimento, dopo aver tolto la cassa, posizionare l'impianto di riempimento acqua per bottiglie di galloni sul pavimento piano, quindi regolare l'altezza del supporto e regolare tutta la pressione del supporto in modo che sia media.

Dopo che la macchina è stata installata correttamente, entrare attraverso il tubo dell'acqua, il tubo di scarico e l'alimentazione, l'alimentazione dell'aria.

Processo di lavoro:

L'unità di riempimento della botte può essere suddivisa in 3 fasi: lavaggio, riempimento e tappatura, per un totale di 36 stazioni di lavoro, processo di lavoro come di seguito:

1) Posizionare la bocca della botte vuota sul sedile della botte, la botte vuota verrà lavata durante la situazione di testa in giù, 4 stazioni di lavoro per l'inserimento della botte.

2) Il processo di lavaggio sarà suddiviso in 4 fasi:

1, lavaggio con acqua alcalina calda 2, lavaggio con timerosal; 3, lavaggio con acqua pulita, 4, lavaggio con acqua pura. Ogni fase di lavaggio è impostata a 8S, dopo il lavaggio, ci saranno 10S per il gocciolamento.

3) La botte dopo il lavaggio si sposterà verso il basso di 45 gradi attraverso la catena di passaggio e passerà la catena di uscita e si girerà di 45 gradi tramite il cilindro di sollevamento della botte fino alla posizione di riempimento.

4) La valvola di riempimento sarà azionata dal cilindro per inserirsi nella botte e iniziare a riempire, il tempo di riempimento è controllato dal PLC e il tempo di riempimento è regolabile dal pannello di controllo in base alla superficie del liquido di riempimento.

Dopo il riempimento, l'acqua in eccesso tornerà al serbatoio dell'acqua pura tramite lo sfiato automatico, può ridurre il consumo di acqua (il serbatoio dell'acqua non è incluso)

5) Al termine del processo di riempimento, la botte riempita verrà spinta nella posizione di tappatura dal cilindro di arresto della botte, l'intero processo termina fino ad ora.

Pezzi di ricambio gratuiti:

Anello di tenuta per valvole di riempimento*1 set

Elenco dei pezzi di ricambio consigliati:

Parametri:

Cilindro: Air tech-Taiwan

Valvola magnetica: Air tech-Taiwan

Pompa di sollevamento-pompa di riempimento: Nanfang

Motore: TWT Taiwan

PLC: Mitsubishi Japanse

Potenza: 5,3KW

Dimensioni: 3400*1000*1750mm

Peso: 500 kg

Cilindro di spinta automatico della bottiglia

Sistema di trasporto a cinghia automatico

3, Trasportatore a cinghia per l'uscita 4, Luce di controllo 5, Tunnel di termoretrazione per etichette

1.6, Macchina per la codifica a rullo di inchiostro solido

Descrizione:

L'uso della tecnologia di integrazione fotoelettrica, l'avanzata ruota di inchiostro solido, ha le eccellenti prestazioni di stampa istantanea e asciugatura istantanea, che non è facile da cancellare. La macchina è avanzata nel design, precisa nella produzione, stabile nel funzionamento, controllata longitudinalmente in posizione dal controllo elettronico, arbitrariamente regolabile, azioni di stampa e conteggi controllati fotoelettricamente e il numero di fogli stampabili può essere impostato.

Applicabile all'indentazione superficiale o alla data di produzione di stampa a colori, al numero di lotto del prodotto, alla data di scadenza, alla qualifica di ispezione, ecc. di scatole di carta, etichette, tag, certificazioni, ecc., con ordinamento automatico, conteggio automatico, posizionamento casuale, tempi di stampa preimpostati, l'indentazione è chiara, il colore è opzionale, la velocità di stampa è elevata, la stampa istantanea si asciuga istantaneamente, la perdita e altri vantaggi.

Disegno del layout dell'impianto 300BPH per riferimento:
