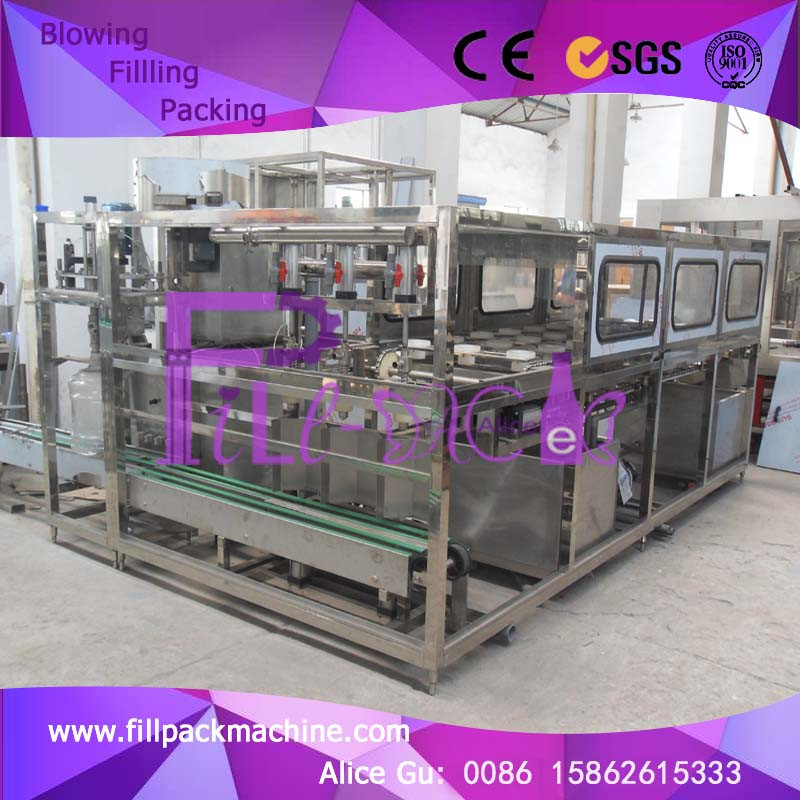

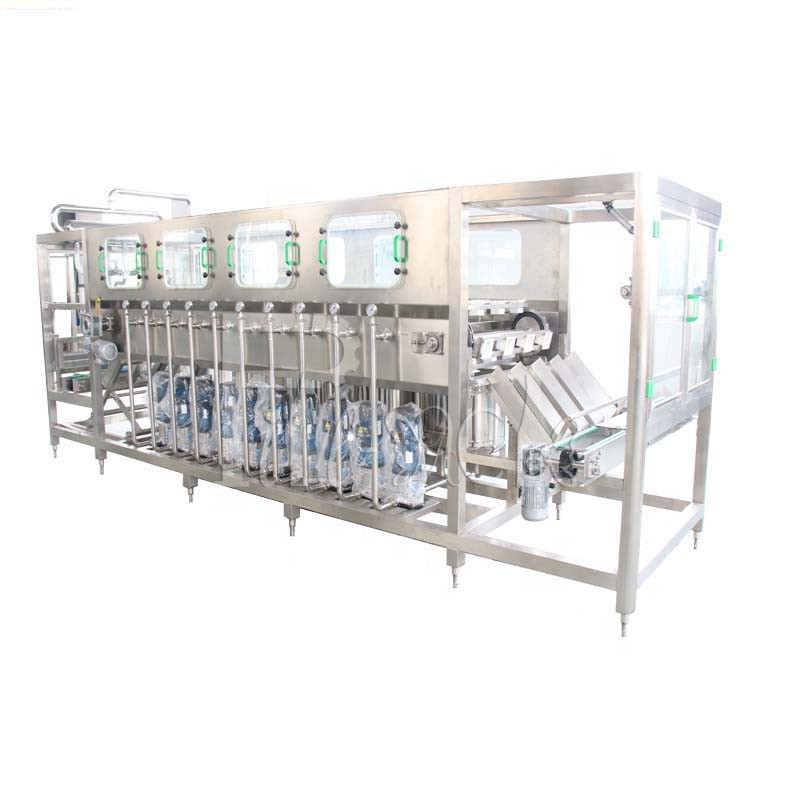

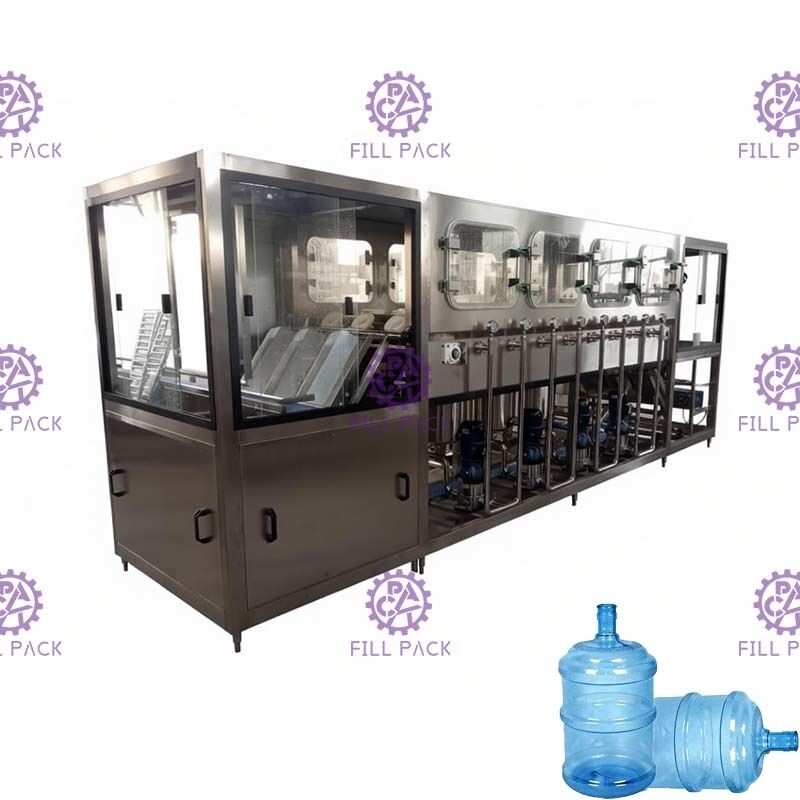

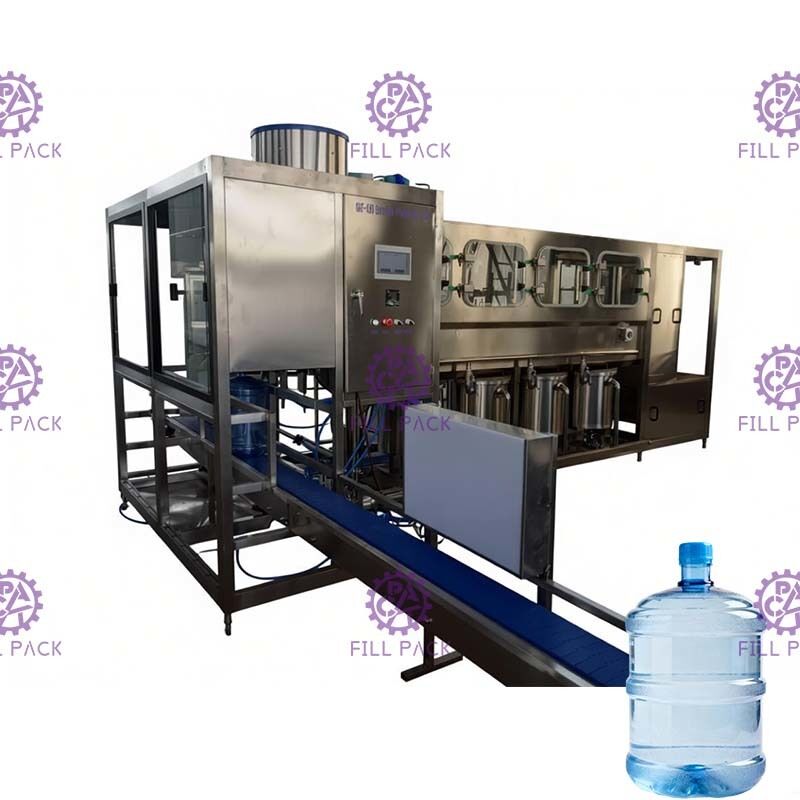

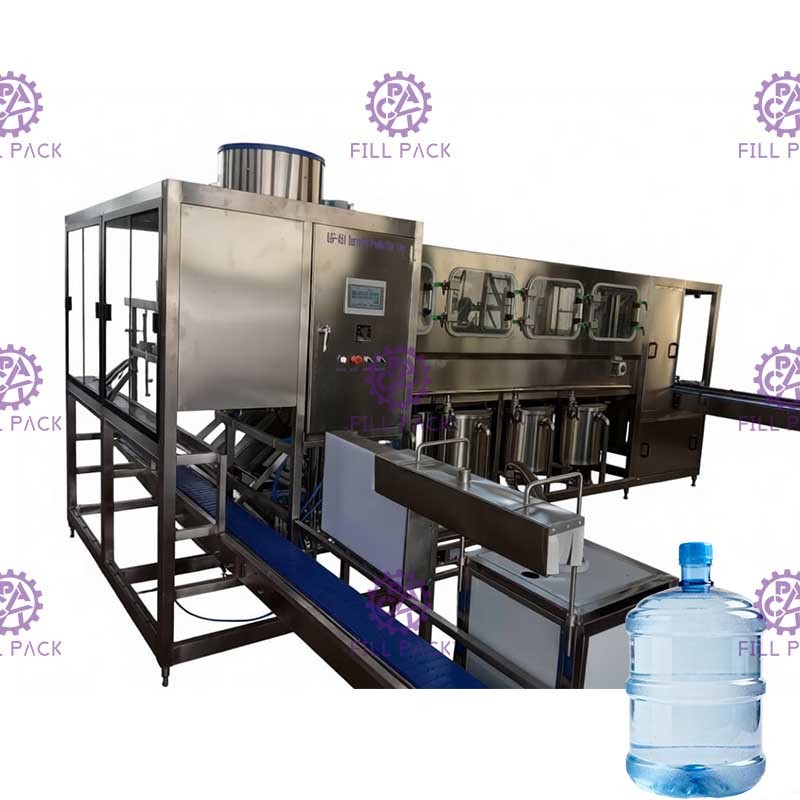

450BPH integrato 20L controllo del Plc del riempitore dell'acqua da 5 galloni

450 BPH Controllo automatico PLCMacchina di riempimento da 5 galloni per acqua potabile

La macchina è integrata lavaggio di riempimento e tappo insieme. È la macchina ideale per produrre acqua in botte. Tutta la macchina è utilizzando in acciaio inossidabile 304 guscio, resistente alla ruggine, resistente alla corrosione,pulita facilmente.Le parti elettriche principali sono tutte di marca. Il sistema di canalizzazione dell'aria utilizza il prodotto di marca Air TAC. La macchina è con costruzione compatta, occupa solo una piccola stanza, l'efficienza di lavoro è elevata.

L'installazione della macchina non ha bisogno di una vite per il piano della spina, dopo il decollo del caso, impostare la macchina sul pavimento piatto e quindi regolare l'altezza del supporto e regolare tutta la pressione del supporto per essere media.Dopo che la macchina è stata impostata beneEntrate attraverso tubi d'acqua, tubi di scarico e energia, energia dell'aria.

Processo di lavoro:

L'unità di riempimento delle botti può essere suddivisa in 3 fasi: lavaggio, riempimento e tappo, complessivamente 16 postazioni di lavoro,

1, 2 stazioni di lavaggio con disinfettante

2, 1 stazione di gocciolazione

3, 2 stazioni di ritorno dell'acqua

4, 2 stazioni di acqua pura

5, 1 stazione di gocciolazione

Da una parte 8 stazioni, da entrambe le parti 16 stazioni

Processo di lavoro come segue:

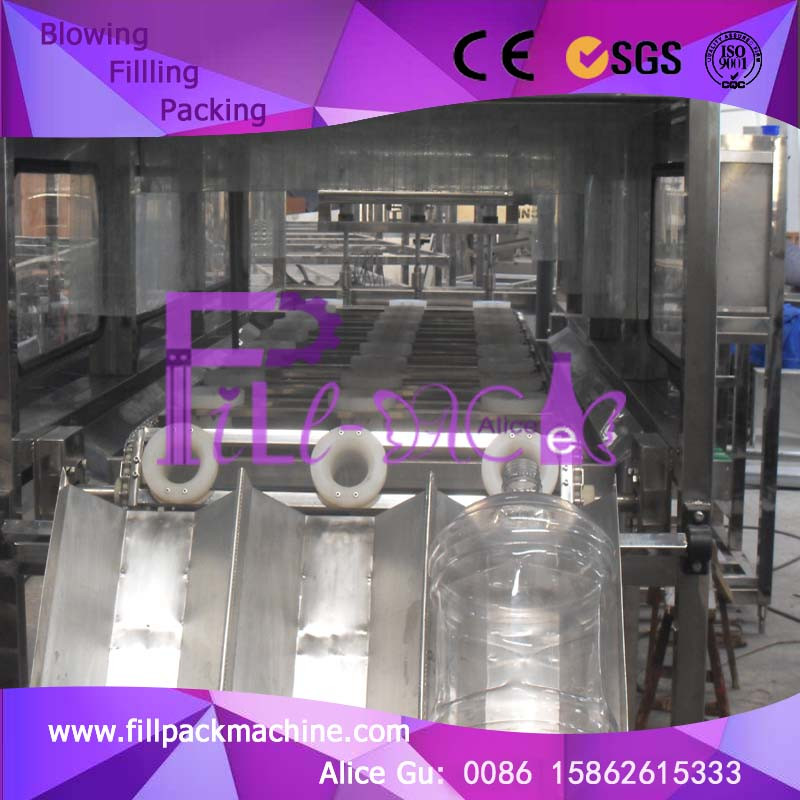

• Le bottiglie vuote entrano nelle stazioni di lavaggio e disinfezione attraverso la catena e il portabottiglie (la bottiglia passa attraverso 8 stazioni).1, lavaggio con acqua calda alcalina 2, lavaggio con timerosal 3, lavaggio con acqua pulita,4Ogni fase di lavaggio è impostata su 8S, dopo il lavaggio, ci saranno 10S per gocciolare.e entra nella zona di posizionamento di induzione con il sensore sulla catena, l'interruttore del sensore di posizionamento invia un segnale per fermare il motore di trazione e, allo stesso tempo,la pompa dell'acqua della bottiglia di risciacquo inizia a eseguire il lavoro di lavaggio e disinfezione (il tempo di lavaggio è controllato dall'impostazione del programma PLC);

2Dopo il risciacquo, le bottiglie vuote sono trasportate dal meccanismo di trasmissione della bottiglia e cadono sul portabottiglie.Il cilindro di spinta della bottiglia funziona per spingere le bottiglie vuote alla posizione di riempimento, in modo che l'ugello di riempimento sia allineato con la bocca della bottiglia d'acqua, ecc. Dopo che l'acqua è stata lavata, la pompa di riempimento inizia a riempirsi. (Il tempo di riempimento è regolato dall'utente in base alle esigenze)

3Quando il riempimento è completo, il PLC emette un segnale di controllo, la valvola solenoide di riempimento viene chiusa e il riempimento viene fermato.la bottiglia d'acqua riempita viene inviata al coperchio dell'area di tappo con la bottiglia d'acqua successiva e inviata all'area della ghiandola, il cilindro di tappo spinge il dispositivo di tappo a premere il tappo saldamente.

Parametri:

Informazioni dettagliatecostruzione:

Conchiglia SUS304 con bellissima finestra	Teste di lavaggio

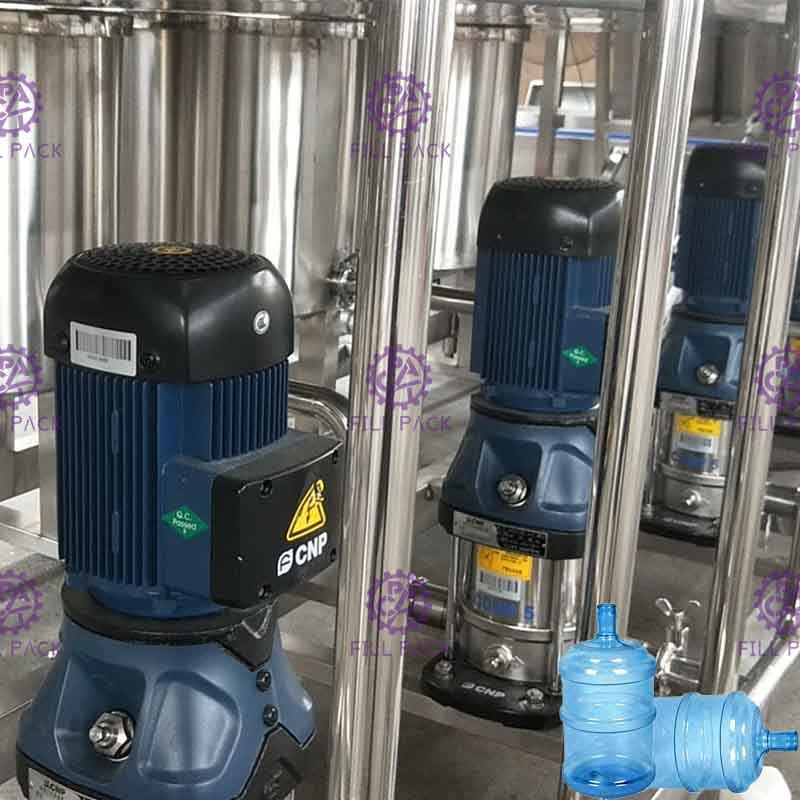

Pompe per l'acqua	Fabbricazione a partire da prodotti della voce 8528
