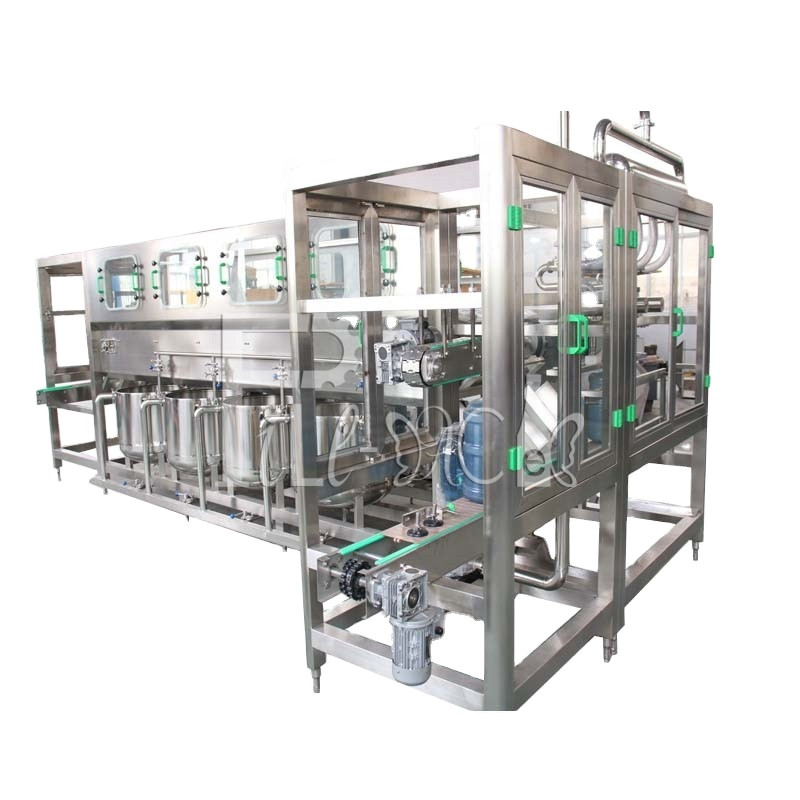

600BPH L tipo struttura d'acciaio della capsulatrice SUS304 del riempitore della rondella

Descrizione di prodotto

Controllo PLC automatico 600BPH Macchina riempitrice per acqua potabile da 5 galloni

La macchina integra lavaggio, riempimento e tappatura. È la macchina ideale per produrre acqua in botti. L'intera macchina utilizza un guscio in acciaio inossidabile 202, resistente alla ruggine, può essere pulita facilmente. Le parti elettriche principali sono tutte di marca. Il sistema del canale dell'aria utilizza prodotti del marchio Air TAC. La macchina ha una struttura compatta, occupa poco spazio, l'efficienza di lavoro è elevata. La macchina necessita solo di 2 operatori per il controllo, è una buona scelta per la fabbrica.

L'installazione della macchina non necessita di viti a pavimento, dopo aver tolto la cassa, posizionare la macchina sul pavimento piano, quindi regolare l'altezza del supporto e regolare tutta la pressione del supporto in modo che sia media. Dopo che la macchina è stata ben installata, entrare attraverso il tubo dell'acqua, il tubo di scarico e l'alimentazione, l'alimentazione dell'aria.

Processo di lavoro:

L'unità di riempimento delle botti può essere suddivisa in 3 fasi: lavaggio, riempimento e tappatura, per un totale di 18 stazioni di lavoro

1, 1 stazione di riscaldamento elettrico

2, 2 stazioni di lavaggio disinfettante

3, 1 stazione di sgocciolamento

4, 2 stazioni di ritorno dell'acqua

5, 2 stazioni di acqua pura

6, 1 stazione di sgocciolamento

Un lato 9 stazioni, entrambi i lati 18 stazioni

Processo di lavoro come segue:

• Le bottiglie vuote entrano nelle stazioni di lavaggio e disinfezione attraverso la catena e il portabottiglie. (La bottiglia di lavaggio passa attraverso 9 stazioni) Il processo di lavaggio sarà diviso in 4 fasi: 1, lavaggio con acqua alcalina calda 2, lavaggio con timerosal；3, lavaggio con acqua pulita, 4, lavaggio con acqua pura. Ogni fase di lavaggio è impostata a 8S, dopo il lavaggio, ci saranno 10S per lo sgocciolamento. Quando il motore di azionamento funziona con una bottiglia vuota ed entra nella zona di induzione di posizionamento con il sensore sulla catena, l'interruttore del sensore di posizionamento invia un segnale per arrestare il motore di azionamento e, allo stesso tempo, la pompa dell'acqua di risciacquo della bottiglia inizia a eseguire il lavoro di risciacquo e disinfezione (il tempo di risciacquo è controllato dall'impostazione del programma PLC);

2. Dopo il risciacquo, le bottiglie vuote risciacquate vengono trasportate dal meccanismo di azionamento del lavaggio delle bottiglie e cadono sul rack di spinta delle bottiglie. Il cilindro di spinta delle bottiglie funziona per spingere le bottiglie vuote nella posizione di riempimento, in modo che l'ugello di riempimento sia allineato con la bocca della bottiglia d'acqua, ecc. Dopo che l'acqua è stata risciacquata, la pompa di riempimento inizia a riempire. (Il tempo di riempimento è regolato dall'utente in base alle esigenze)

3. Quando il riempimento è completo, il PLC invia un segnale di controllo, l'elettrovalvola di riempimento viene chiusa e il riempimento viene interrotto. Dopo che il riempimento è stato completato, la bottiglia d'acqua riempita viene inviata al coperchio dell'area di tappatura dalla successiva bottiglia d'acqua e inviata all'area della ghiandola, il cilindro di tappatura aziona il dispositivo di tappatura per premere saldamente il tappo. A questo punto, un ciclo di irrigazione di lavaggio è completato.

Parametri:

Dettagli di costruzione:

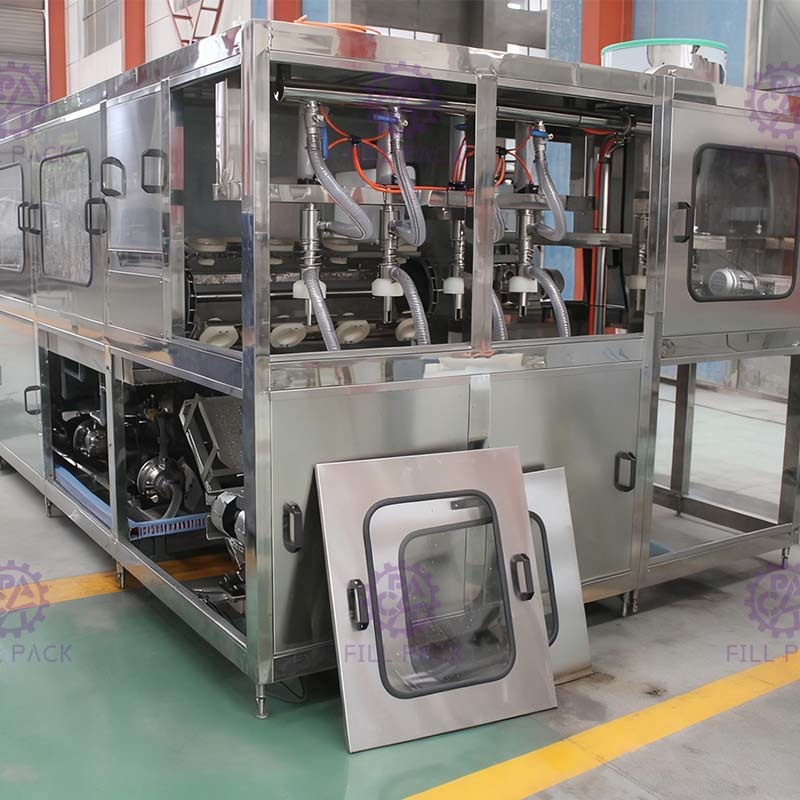

Guscio SUS304 con bella finestra	Testine di lavaggio

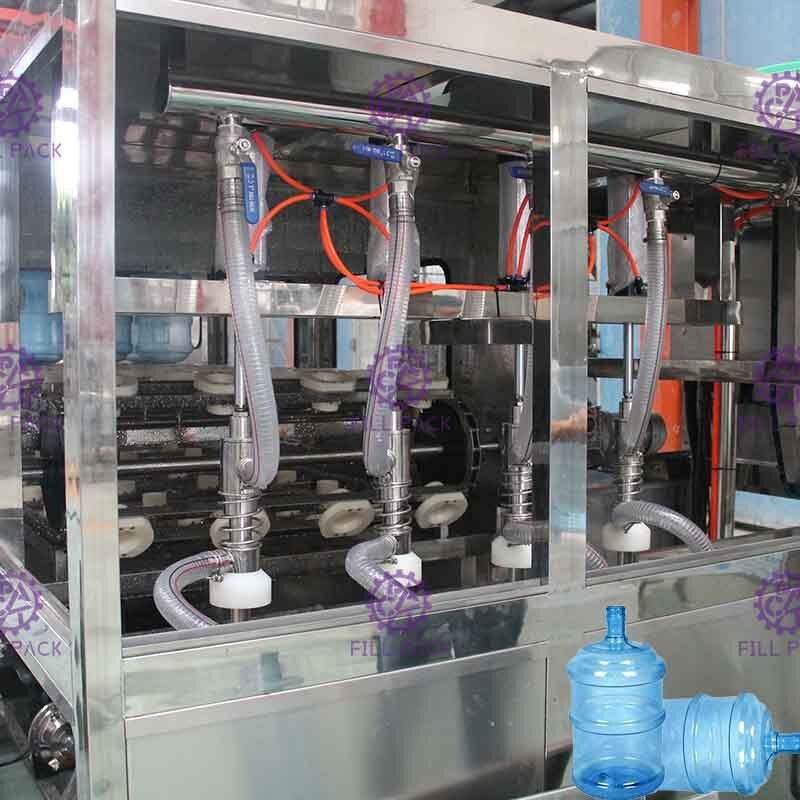

Pompe dell'acqua	Riempimento e tappatura

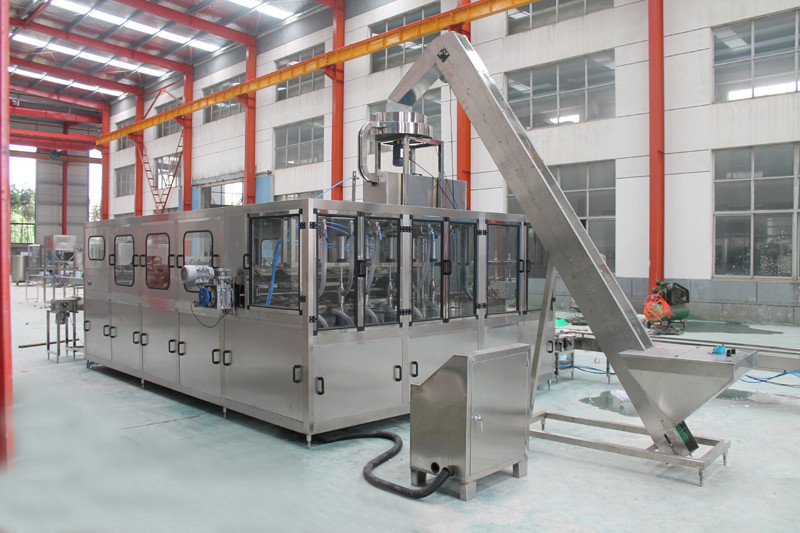

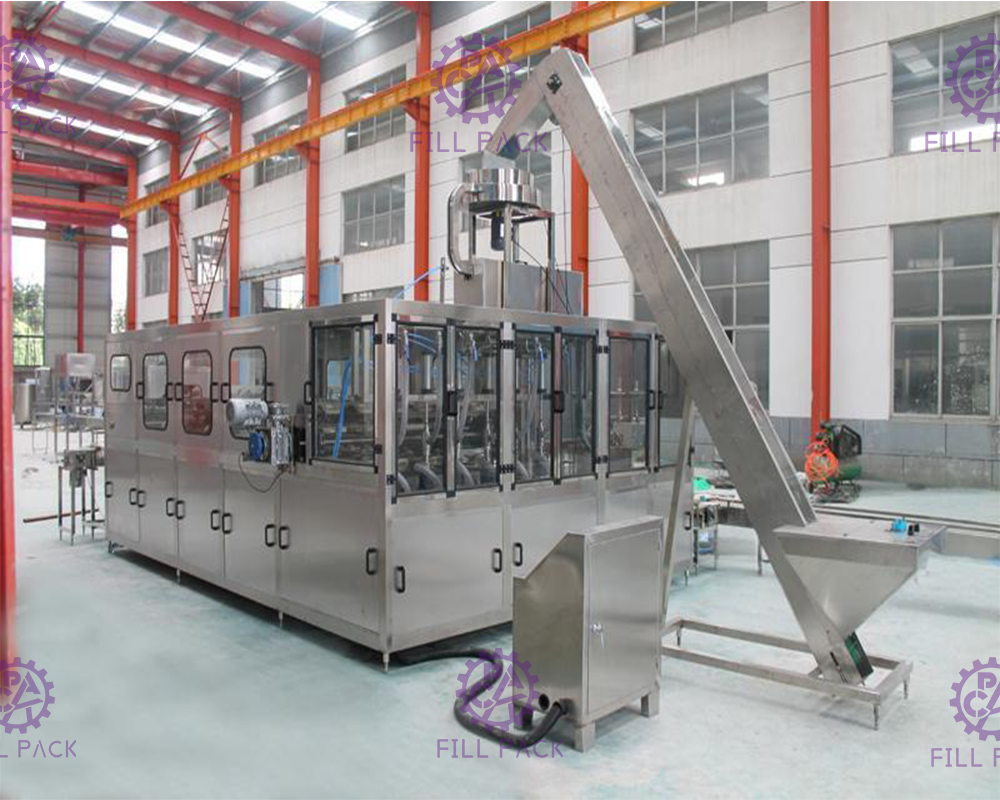

Lavatrice/Riempitrice/Tappatricecon caricamento automatico delle bottiglie
