Linea di riempimento controllo di gallone livellato 5mm automatico 120BPH dello SpA

Descrizione di prodotto

Linea/impianto/dispositivo di riempimento bottiglie da 5 galloni con livello di precisione di +/- 5 mm, secchio da gallone

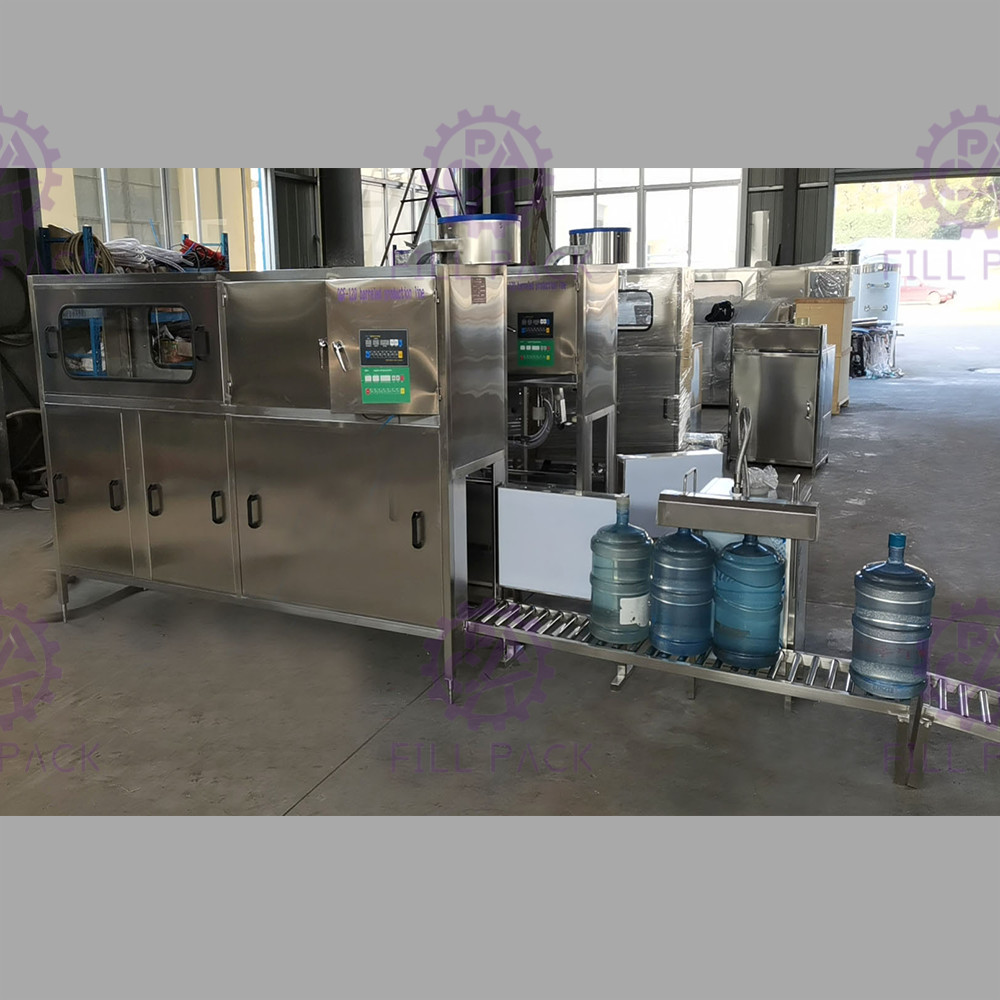

Questa linea di riempimento bottiglie da 5 galloni è integrata con le funzioni di lavaggio-riempimento-tappatura;
L'operatore carica manualmente il contenitore vuoto sul supporto, il supporto con il contenitore viene trasferito in anticipo per il lavaggio, la forza di trasmissione è data da un cilindro a ingranaggi;

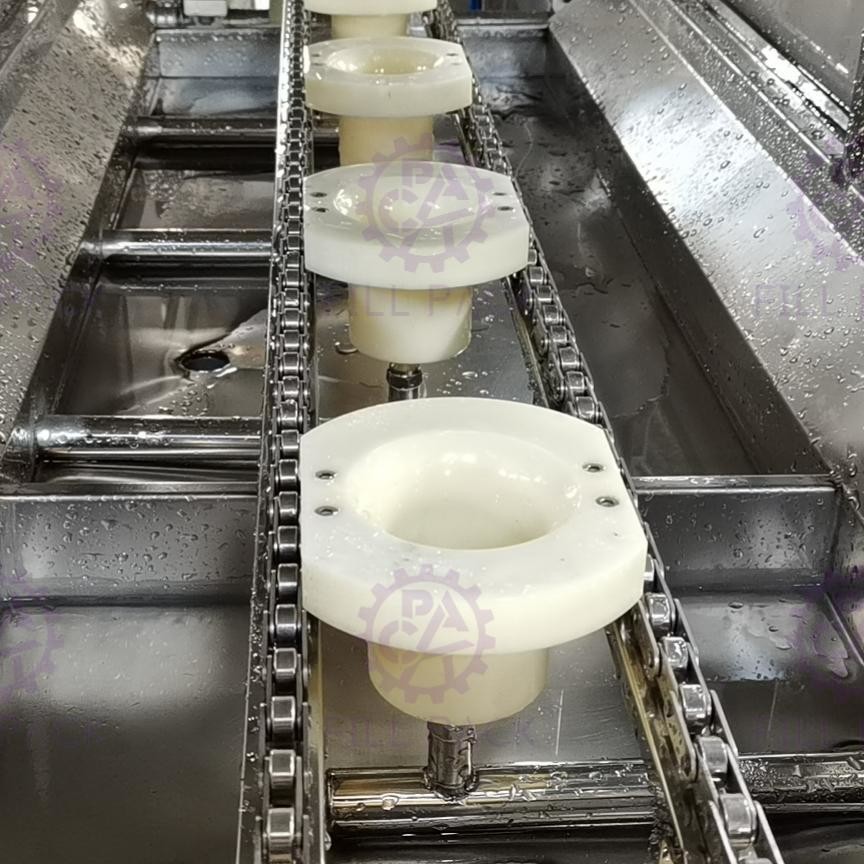

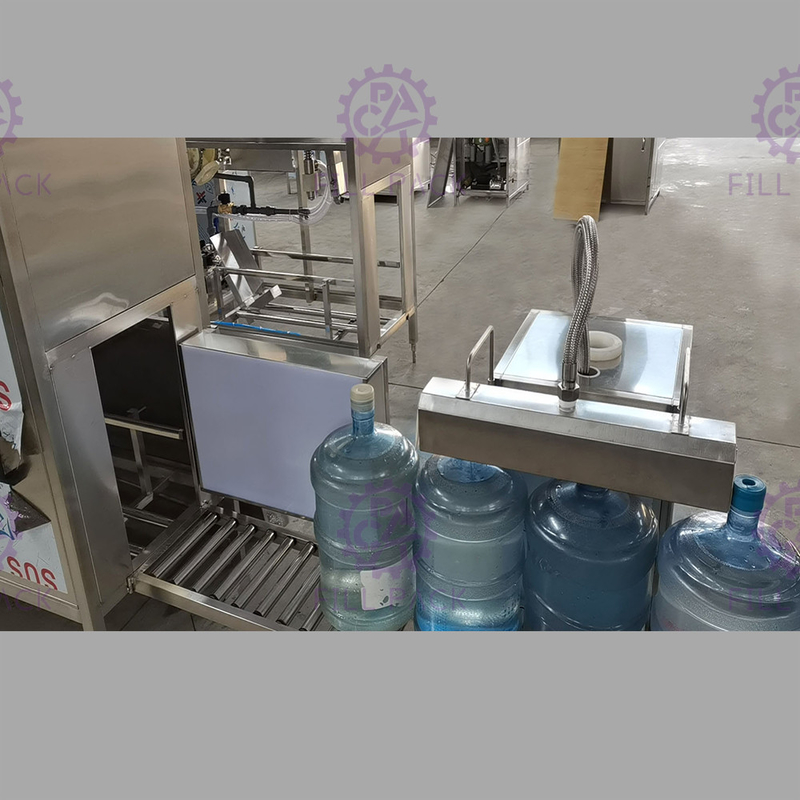

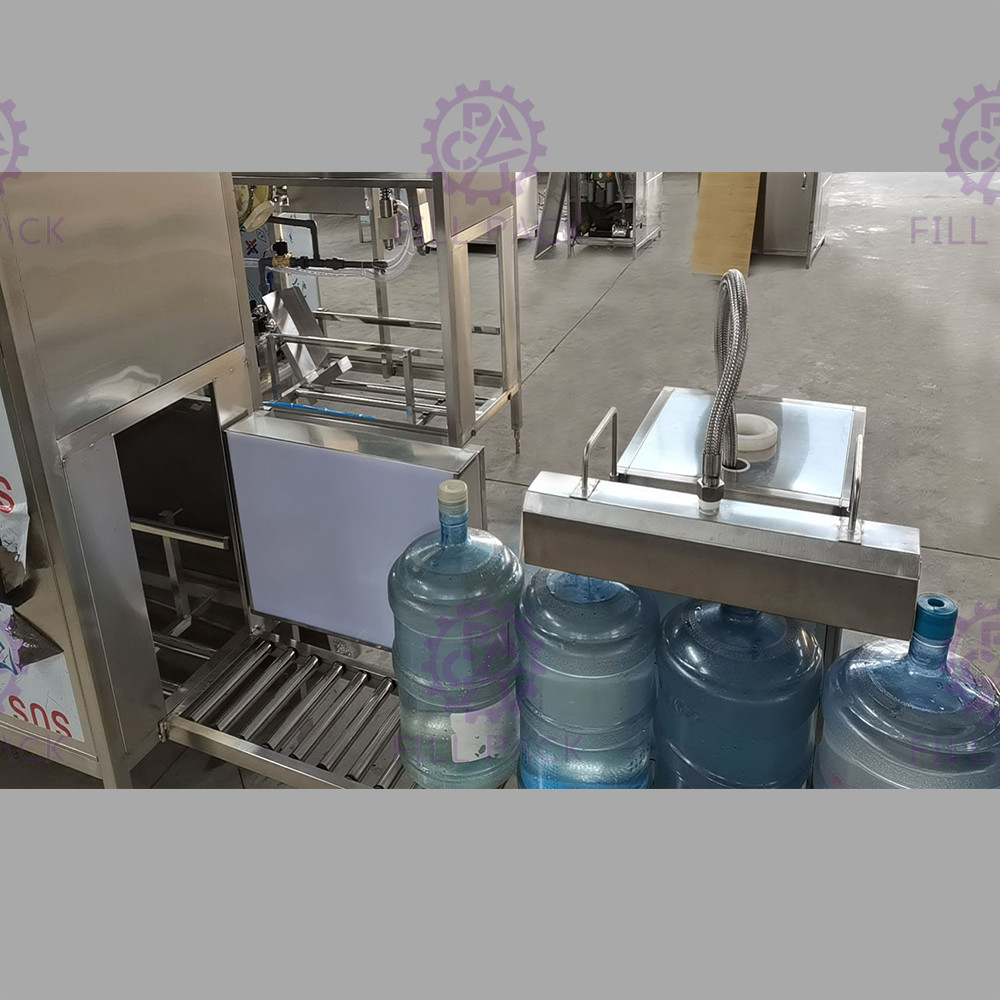

Il lavaggio è diviso in 2 parti, il primo processo avviene con liquido disinfettante, il secondo con acqua pura; Dopo il lavaggio, i contenitori cadono su una piastra angolare dal supporto tramite una catena di trasmissione per gravità; Quindi i contenitori vengono spinti da un cilindro di spinta sotto la testa di riempimento, quindi inizia il riempimento; Il volume di riempimento può essere controllato impostando il tempo di riempimento. I contenitori riempiti vengono spinti sotto la testa di tappatura dai contenitori vuoti successivamente. L'operatore mette molti tappi disordinati nel caricatore, il caricatore ordina automaticamente i tappi per caricarli nella guida. Quando le bottiglie riempite passano sotto la testa di tappatura, il tappo cade sul collo del contenitore, quindi il cilindro di tappatura esegue la tappatura automaticamente tramite un cilindro di pressione del tappo.

Caratteristiche:

1, L'intera macchina di riempimento bottiglie da gallone è controllata dal sistema PLC Mitsubishi, tutti gli spostamenti dei cilindri sono calcolati in anticipo per la distanza di azionamento;

2, La macchina di riempimento bottiglie da gallone può funzionare in modalità automatica, la modalità manuale è per il controllo della macchina;

Parametri:

Pompa di risciacquo 1: 0,37KW

Pompa di risciacquo 2: 0,37KW

Pompa di riempimento: 0,55KW

Motore di smistamento tappi: 0,09KW

Dimensioni: 3100*570*1450mm (caricatore tappi laterale)/2700*570*1720mm (caricatore tappi superiore) + 2000mm trasportatore

Peso: 400 kg

Valvola di riempimento a livello con dettagli di alta precisione per riferimento:
