Applicatore caldo dell'etichetta dell'attrezzatura dell'etichettatrice della colata della colla di OPP dell'etichettatore rotatorio della bottiglia per la fabbrica di plastica dell'acqua di bottiglia

Quantità di ordine minimo : 1 insieme Prezzo : 35500USD-57000USD
Imballaggi particolari : Caso di legno Tempi di consegna : 25-30 giorni lavorativi
Termini di pagamento : L/C, D/A, D/P, T/T, Western Union, MoneyGram Capacità di alimentazione : 20sets al mese
Luogo di origine: Zhangjiagang, Cina Marca: Fillpack
Certificazione: CE/ISO9001 Numero di modello: ROPP-9/ROPP-12/ROPP-15/ROPP-18/ROPP-24

Informazioni dettagliate

Stazione di lavoro: 9/12/15/18/24 Capacità di lavorazione: 9000BPH-24000BPH
Pressione del gas: 0.7Mpa Potere: 16kW
velocità del trasportatore: 30m/min La più grande velocità dell'alimentazione delle etichette: una velocità massima di 100 etichette/min dei tester
Larghezza massima dell'etichetta: 195mm (può essere personalizzato) La lunghezza massima dell'etichetta: 500mm
Il diametro massimo dell'etichetta: 400mm Diametro di centro dell'etichetta: 76.2mm
Colla d'etichettatura: conducendo e concludendo incollatura di bordo con la colata calda Incollatura della temperatura: 120~160℃
Evidenziare:

Etichettatore di bottiglie di plastica

,

Etichettatore rotativo per bottiglie OPP

,

Macchina di etichettatura per la fusione della colla a caldo

Descrizione di prodotto

Applicatore caldo dell'etichetta dell'attrezzatura dell'etichettatrice della colata della colla di OPP dell'etichettatore rotatorio della bottiglia per la fabbrica di plastica dell'acqua di bottiglia



Principio di funzionamento
All'inizio del processo di lavoro, le bottiglie sono alimentate all'etichettatrice ad una velocità costante sul nastro trasportatore. Il dispositivo di riparazione meccanico separa le bottiglie da una distanza fissa e spinge le bottiglie lungo il nastro trasportatore. Il sistema meccanico dell'etichettatrice include una ruota motrice, una ruota d'etichettatura e una bobina.



La ruota motrice trascina intermittentemente il nastro dell'etichetta, il nastro dell'etichetta è estratto dalla bobina e la ruota d'etichettatura premerà il nastro dell'etichetta sulla bottiglia dopo il passaggio tramite la ruota d'etichettatura. Un controllo dei movimenti ad anello aperto è usato sulla bobina per mantenere la tensione del nastro dell'etichetta. Poiché le etichette sono collegate molto attentamente l'un l'altro sul nastro dell'etichetta, il nastro dell'etichetta deve avviarsi e fermarsi costantemente.



L'etichetta è attaccata alla bottiglia quando i movimenti d'etichettatura della ruota alla stessa velocità della bottiglia. Quando il nastro trasportatore raggiunge una determinata posizione, la ruota della trasmissione a cinghia dell'etichetta accelererà ad una velocità che abbina il nastro trasportatore e dopo che l'etichetta si applica, decelererà ad una fermata.



Processo:

Il →label di pre-posizione del → di entrata della bottiglia alimenta →labeling→finish



Parametri tecnici di attrezzatura



Modello ROPP-9 ROPP-12 ROPP-15 ROPP-18 ROPP-24
Stazione di lavoro 9 12 15 18 24
Capacità di lavorazione 9000BPH 12000BPH 15000BPH 18000BPH 24000BPH
Pressione del gas 0.7MPa
Potere 16KW
Tensione 380V trifase 50 hertz
Dimensione del profilo (m) 2.2*2.1*2.3 2.3*2.25*2.3 2.3*2.25*2.3 2.4*2.15*2.2 2.7*2.15*2.2
Peso 2500Kg 2800kg 3000Kg 3500Kg 4000Kg

La lunghezza totale di attrezzatura

(trasportatore compreso)

2500mm 2600mm 2600mm 2700mm 3000mm
Velocità del trasportatore 30m/min (la velocità delle linee di trasmissione può essere regolato secondo produzione reale)
La più grande velocità dell'alimentazione delle etichette una velocità massima di 100 etichette/min dei tester
Accuratezza d'etichettatura ± 1mm
Accuratezza d'etichettatura integrata ± 1mm
Larghezza massima dell'etichetta 195mm (può essere personalizzato)
La lunghezza massima dell'etichetta 500mm
Il diametro massimo dell'etichetta 400mm
Diametro di centro dell'etichetta 76.2mm
Colla d'etichettatura conducendo e concludendo incollatura di bordo con la colata calda
Incollatura della temperatura 120~160℃
Tipo di etichetta etichetta del opp, etichetta composita del film della carta-plastica, etichetta della carta
Le parti cambianti un vestito (essere soddisfatto con un prodotto, ogni muffa contiene la vite di entrata, la ruota dentata a stella di entrata, la ruota dentata a stella di scarico, dispositivo di posizionamento della bottiglia ecc)



Parti meccaniche:

Istituzione del trasporto: Motore a corrente alternata di TRANSTECNO 750w (con decelerazione da TRANSTECNO), controllo di velocità dell'invertitore

Trasportatore: Trasportatore di landa di nylon industriale dell'Italia FLEXON LF820-K325

Istituzione del trasporto dell'elaboratore centrale: Motore a corrente alternata di TRANSTECNO 1.5Kw (con decelerazione da TRANSTECNO)

Istituzione di separazione della bottiglia: Sotto istituzione della bottiglia del verme industriale

Allattare con il biberon istituzione: Con il verme che allatta con il biberon istituzione e l'istituzione d'alimentazione di posizione dello starwheel per assicurare l'accuratezza e la stabilità di caricamento

Posizionamento dell'istituzione: Pre-posizione meccanica, facendo uso dell'istituzione della camma per planish la bottiglia per il posizionamento dell'etichetta

Istituzione d'etichettatura: le bottiglie sono prendono dalla ruota rotatoria, identificante durante la rotazione.

Istituzione dell'etichetta del rifornimento: Servo impianto di alimentazione ad alta velocità dell'etichetta dell'autoadesivo (azionamento dal servomotore)

Sollecitare l'istituzione dell'etichetta: Unità della spazzola dell'arco

Istituzione guida della bottiglia: Regoli dalla doppia ferrovia di guida coordinata della sezione



Parte di sicurezza della macchina:

Protezione di sicurezza: per tenere la sicurezza dell'operatore, quando la macchina sta eseguendo prego vicino le porte protettive

Mancanza di allarme dell'etichetta: Metta un allarme per ricordare all'operatore di cambiare l'etichetta quando l'etichetta sarà uso fuori

Mancanza di allarme della bottiglia: Quando mancanza della bottiglia che la macchina fermerà e che farà un allarme. La macchina ricomincerà automaticamente non appena le bottiglie sono state messe che faciliteranno la produzione online

Perdita dell'allarme d'etichettatura: per controllare la qualità di etichettatura

Prova di pressione: Quando la pressione non può soddisfare la richiesta dell'attrezzatura, la macchina fermerà contro ai cattivi prodotti i prodotti



Configurazione elettrica:

No. Nome Quantità Marca
1 Touch screen 1 Schneider
2 Regolatore di moto 1 Schneider
3 Servo driver 1 Schneider
4 Servomotore 1 Schneider
5 SpA 1 Schneider
6 Moduli elettronici dell'uscita analogica 1 Schneider
7 Codificatore 1 Malato
8 Invertitore 4 Schneider
9 Sensore della bottiglia 1 Panasonic
10 Sensore dell'etichetta 2 Panasonic
11 Interruttore 9 Schneider
12 Contattore 5 Schneider
13 potere 1 Schneider
14 Pulsante 4 Schneider
15 Allarme 1 Schneider




Dettagli:

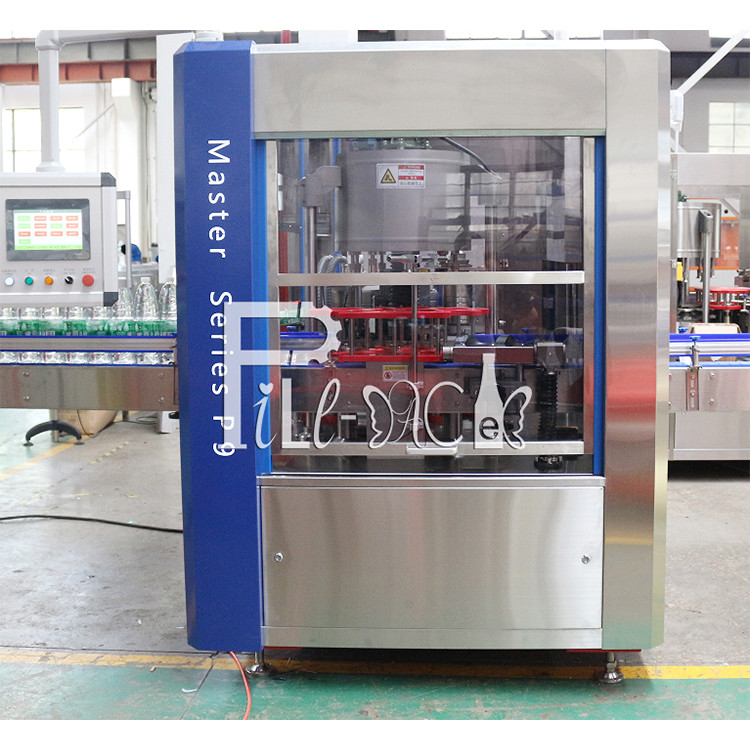

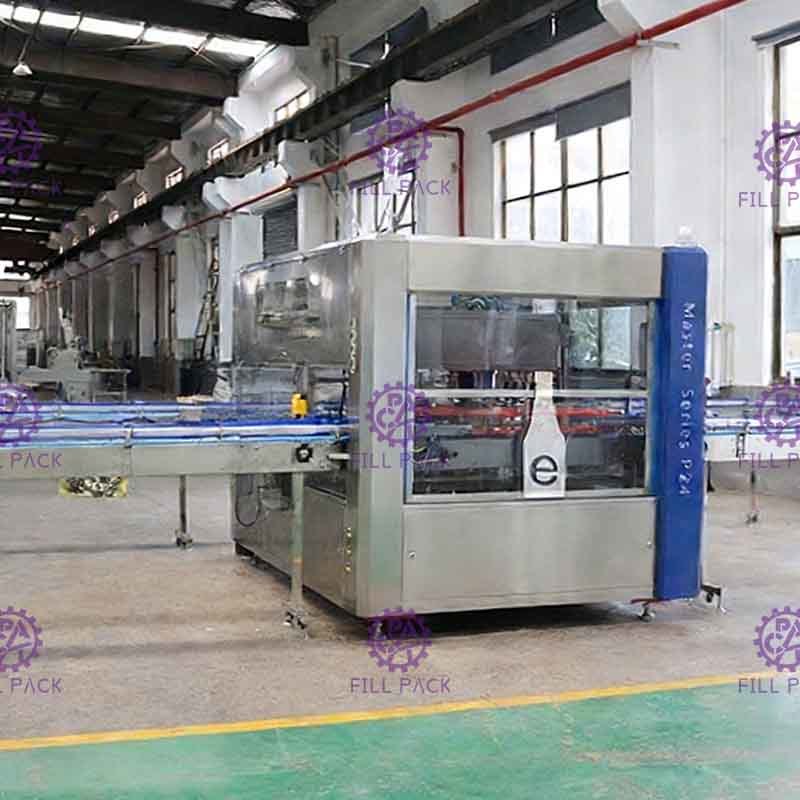

Applicatore caldo dell'etichetta dell'attrezzatura dell'etichettatrice della colata della colla di OPP dell'etichettatore rotatorio della bottiglia per la fabbrica di plastica dell'acqua di bottiglia 0

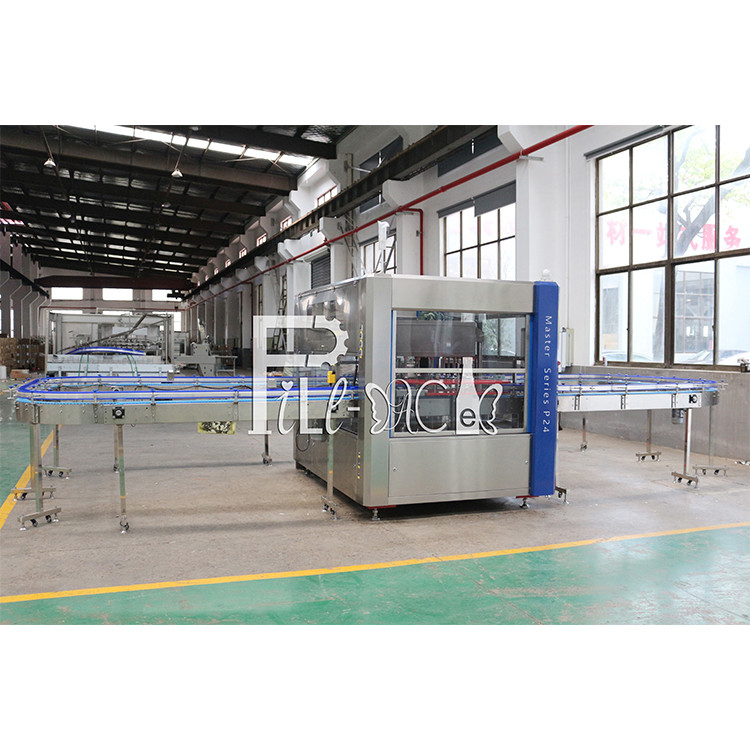

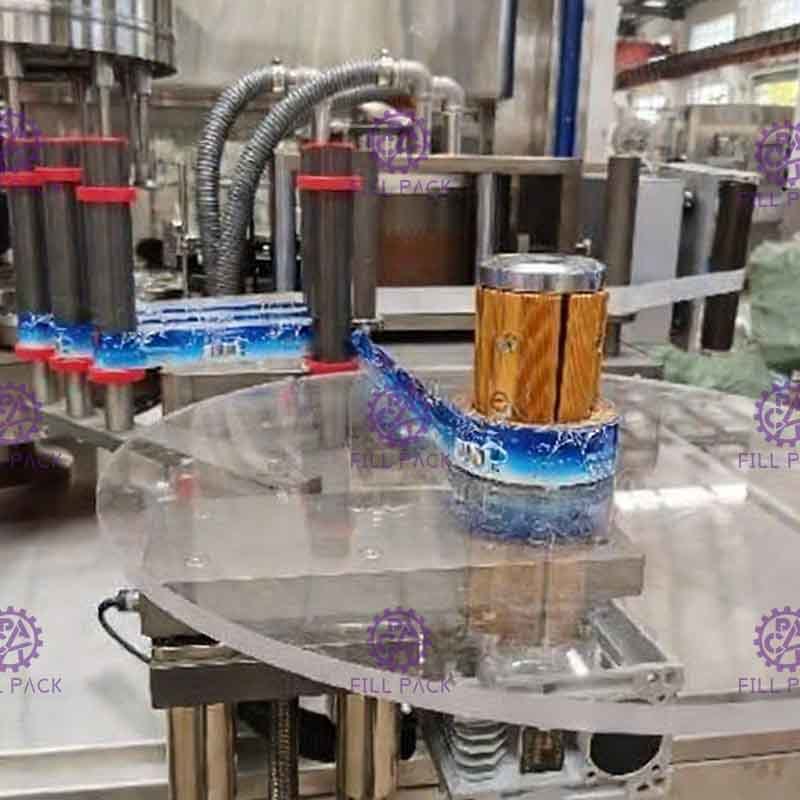

Applicatore caldo dell'etichetta dell'attrezzatura dell'etichettatrice della colata della colla di OPP dell'etichettatore rotatorio della bottiglia per la fabbrica di plastica dell'acqua di bottiglia 1

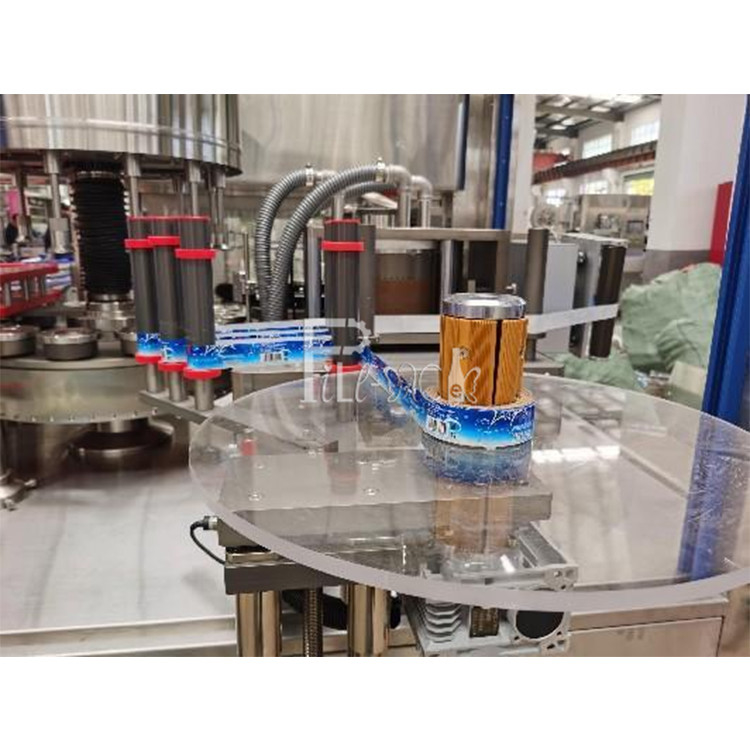

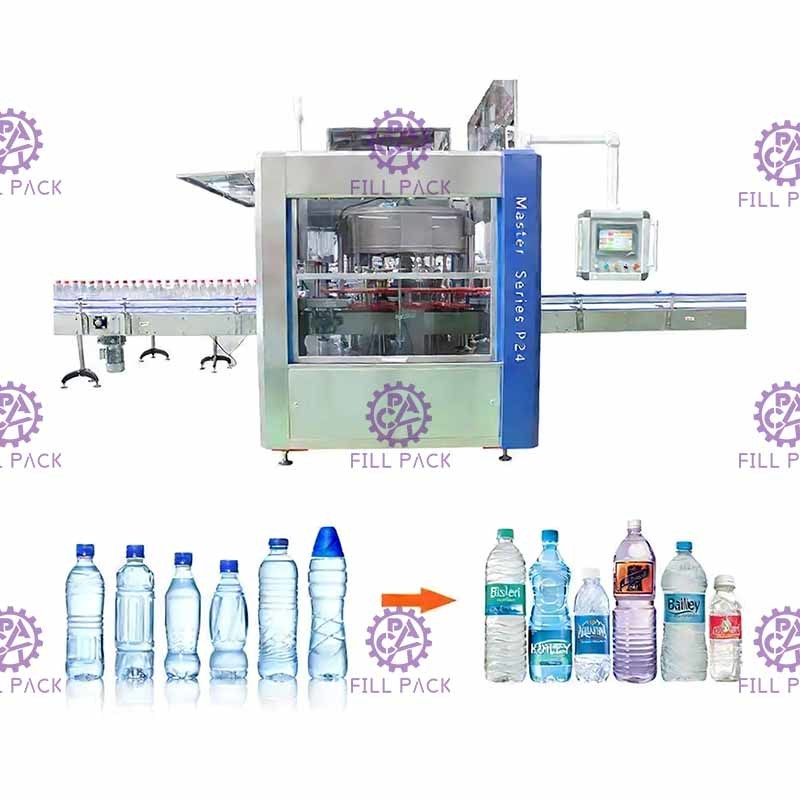

Applicatore caldo dell'etichetta dell'attrezzatura dell'etichettatrice della colata della colla di OPP dell'etichettatore rotatorio della bottiglia per la fabbrica di plastica dell'acqua di bottiglia 2

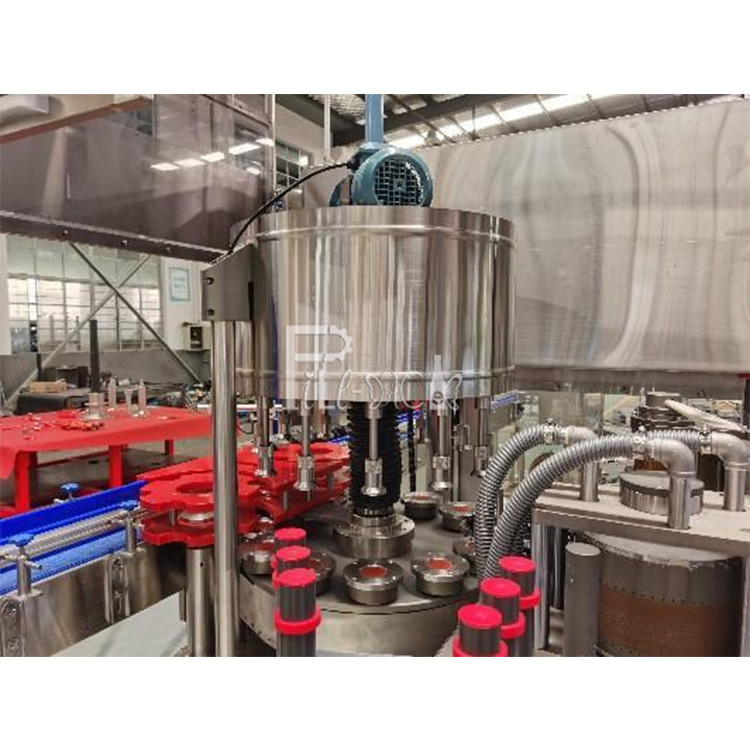

Applicatore caldo dell'etichetta dell'attrezzatura dell'etichettatrice della colata della colla di OPP dell'etichettatore rotatorio della bottiglia per la fabbrica di plastica dell'acqua di bottiglia 3

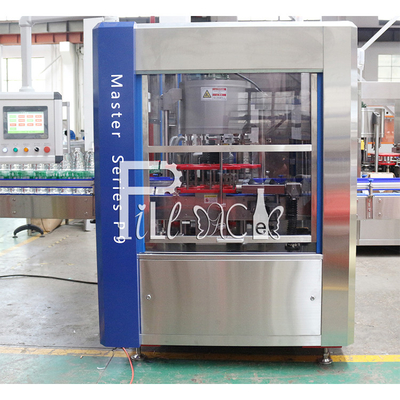

Applicatore caldo dell'etichetta dell'attrezzatura dell'etichettatrice della colata della colla di OPP dell'etichettatore rotatorio della bottiglia per la fabbrica di plastica dell'acqua di bottiglia 4
